Рукав ГОСТ 5398-76 | Шланг напорно-всасывающий

Рукав ГОСТ 5398-76Рукав ГОСТ 5398-76 - это резиновый напорно-всасывающий промышленный шланг с текстильным каркасом и металлической спиралью, предназначенный, в зависимости от вида, для перекачки под вакуумом и подачей под давлением жидких промышленных сред: нефтепродукты, вода, растворы щелочей и кислот.

Рукава резиновые ГОСТ 5398-76 можно купить в ООО БашРезина в Уфе по цене от 345 рублей за метр, широкий ассортимент напорных рукавов и всасывающих шлангов в продаже со склада из постоянного наличия, доставка по всей России.

Цена на рукавную продукцию указывается за погонный метр и зависит от таких характеристик, как группа (всасывающий или напорно-всасывающий рукав), класс (бензин, вода, кислоты-щелочи, пища), избыточное давление рабочей среды или разряженности вакуума, типа климатического исполнения, размера, диаметра.

В продаже на складе в Уфе всегда есть стандартные диаметры  — 25 мм, 32 мм, 50 мм, 65 мм, 75 мм, 100 мм, 125 мм, 150 мм, 200 мм, 250 мм, 300 мм.

Ниже указана оптовая цена с НДС за погонный метр на 15 июня 2024 года.

Цены на рукав ГОСТ 5398-76

Наименование Диаметр Давление Длина Цена за метр
Рукав Б-2-25-5 10м  25 мм  5 атм  10 м 383 руб.
Рукав Б-2-25-5 10м хс  25 мм  5 атм  10 м 345 руб.
Рукав Б-2-25-5 6м (к)  25 мм  5 атм  6 м 391 руб.
Рукав Б-2-32-5 4м  32 мм  5 атм  4 м 483 руб.
Рукав Б-2-32-5 6м  32 мм  5 атм  6 м 483 руб.
Рукав Б-2-32-5 10м (к)  32 мм  5 атм  10 м 506 руб.
Рукав Б-2-32-5 10м ХС  32 мм  5 атм  10 м 430 руб.
Рукав Б-2-38-5 4м  38 мм  5 атм  4 м 492 руб.
Рукав Б-2-38-5 6м  38 мм  5 атм  6 м 492 руб.
Рукав Б-2-38-5 10м  38 мм  5 атм  10 м 711 руб.
Рукав Б-2-38-5 10м хс  38 мм  5 атм  10 м 440 руб.
Рукав Б-2-50-3 6м хс  50 мм  3 атм  6 м 668 руб.
Рукав Б-2-50-3 10м хс  50 мм  3 атм  10 м 669 руб.
Рукав Б-2-50-5 10м  50 мм  5 атм  10 м 910 руб.
Рукав Б-2-50-5 4м (хс)  50 мм  5 атм  4 м 731 руб.
Рукав Б-2-50-5 10м (хс)  50 мм  5 атм  10 м 731 руб.
Рукав Б-2-50-5 4м (хс)  50 мм  5 атм  4 м 731 руб.
Рукав Б-2-50-5 6м (хс)  50 мм  5 атм  6 м 739 руб.
Рукав Б-2-50-5 6м (к)  50 мм  5 атм  6 м 839 руб.
Рукав Б-2-65-5 10м  65 мм  5 атм  10 м 866 руб.
Рукав Б-2-65-5 4м хс  65 мм  5 атм  4 м 770 руб.
Рукав Б-2-65-5 6м (к)  65 мм  5 атм  6 м 873 руб.
Рукав Б-2-75-10 4м (хс)  75 мм  10 атм  4 м 983 руб.
Рукав Б-2-75-10 6м  75 мм  10 атм  6 м 1180 руб.
Рукав Б-2-75-10 6м (хс)  75 мм  10 атм  6 м 994 руб.
Рукав Б-2-75-5 10м хс  75 мм  5 атм 10 м 960 руб.
Рукав Б-2-75-5 10м (с)  75 мм  5 атм  10 м 1136 руб.
Рукав Б-2-75-5 4м (хс)  75 мм  5 атм 4 м 950 руб.
Рукав Б-2-75-5 4м (к+с)  75 мм  5 атм 4 м 1083 руб.
Рукав Б-2-75-5 6м (хс)  75 мм  5 атм  6 м 950 руб.
Рукав Б-2-75-5 6м (к)  75 мм  5 атм  6 м 1082 руб.
Рукав Б-2-100-10 6м  100 мм  10 атм  6 м 1250 руб.
Рукав Б-2-100-10 4м (хс)  100 мм  10 атм  4 м 1365 руб.
Рукав Б-2-100-10 6м (хс)  100 мм  10 атм  6 м 1365 руб.
Рукав Б-2-100-5 10м (хс)  100 мм  5 атм  10 м 1099 руб.
Рукав Б-2-100-5 10м (с)  100 мм  5 атм  10 м 1315 руб.
Рукав Б-2-100-5 4м (к+с)  100 мм  5 атм  4 м 1250 руб.
Рукав Б-2-100-5 4м (хс)  100 мм  5 атм  4 м 1086 руб.
Рукав Б-2-100-5 6м (хс)  100 мм  5 атм  6 м 1100 руб.
Рукав Б-2-100-5 6м (к)  100 мм  5 атм  6 м 1252 руб.
Рукав Б-2-125-5 4м  125 мм  5 атм  4 м 2245 руб.
Рукав Б-2-125-5 4м (хс)  125 мм  5 атм  4 м 1940 руб.
Рукав Б-2-125-5 6м  125 мм  5 атм  6 м 2233 руб.
Рукав Б-2-150-5 4м  150 мм  5 атм  4 м 3370 руб.
Рукав Б-2-150-5 6м  150 мм  5 атм  6 м 3370 руб.
Рукав Б-2-200-5 4м  200 мм  5 атм  4 м 4235 руб.
Рукав Б-2-200-5 6м  200 мм  5 атм  6 м 3880 руб.
Рукав Б-2-250-3 6м  250 мм  3 атм  6 м 4950 руб.
Рукав Б-2-250-5 6м (к)  250 мм  5 атм  6 м 6757 руб.
Рукав Б-2-300-5 4м (к)  300 мм  5 атм  4 м 7800 руб.
Рукав В-2-25-5 7,2м  25 мм  5 атм  7,2 м 370 руб.
Рукав В-2-25-5 10м  25 мм  5 атм  10 м 370 руб.
Рукав В-2-32-3 10м  32 мм  3 атм  10 м 459 руб.
Рукав В-2-32-5 4м  32 мм  5 атм  4 м 508 руб.
Рукав В-2-32-5 6м  32 мм  5 атм  6 м 418 руб.
Рукав В-2-32-5 10м (с)  32 мм  5 атм  10 м 464 руб.
Рукав В-2-38-5 4м  38 мм  5 атм  4 м 430 руб.
Рукав В-2-38-5 6м  38 мм  5 атм  6 м 430 руб.
Рукав В-2-38-5 7,2м  38 мм  5 атм  7,2 м 430 руб.
Рукав В-2-38-5 10м  38 мм  5 атм  10 м 420 руб.
Рукав В-2-50-3 4м  50 мм  3 атм  4 м 453 руб.
Рукав В-2-50-5 4м  50 мм  5 атм  4 м 776 руб.
Рукав В-2-50-5 6м  50 мм  5 атм  6 м 729 руб.
Рукав В-2-50-5 10м  50 мм  5 атм  10 м 688 руб.
Рукав В-2-50-5 10м хс  50 мм  5 атм  10 м 655 руб.
Рукав В-2-50-10 10м  50 мм  10 атм  10 м 688 руб.
Рукав В-2-65-5 4м /хс/  65 мм  5 атм  4 м 750 руб.
Рукав В-2-65-5 6м ХС  65 мм  5 атм  6 м 750 руб.
Рукав В-2-75-5 10м (хс)  75 мм  5 атм  10 м 1055 руб.
Рукав В-2-75-5 4м (хс)  75 мм  5 атм  4 м 903 руб.
Рукав В-2-75-5 4м (к)  75 мм  5 атм  4 м 1070 руб.
Рукав В-2-75-5 6м (хс)  75 мм  5 атм  6 м 903 руб.
Рукав В-2-75-5 6м  75 мм  5 атм  6 м 865 руб.
Рукав В-2-100-10 6м  100 мм  10 атм  6 м 1600 руб.
Рукав В-2-100-5 4м  100 мм  5 атм  4 м 1246 руб.
Рукав В-2-100-5 4м (хс)  100 мм  5 атм  4 м 1085 руб.
Рукав В-2-100-5 10м хс  100 мм  5 атм  10 м 1081 руб.
Рукав В-2-100-5 10м  100 мм  5 атм  10 м 1369 руб.
Рукав В-2-100-5 6м (хс)  100 мм  5 атм  6 м 1085 руб.
Рукав В-2-100-5 6м  100 мм  5 атм  6 м 1245 руб.
Рукав В-2-125-3 6м  125 мм  3 атм  6 м 1974 руб.
Рукав В-2-125-5 4м  125 мм  5 атм  4 м 2070 руб.
Рукав В-2-125-5 6м  125 мм  5 атм  6 м 2187 руб.
Рукав В-2-125-5 6м (хс)  125 мм  5 атм  6 м 2070 руб.
Рукав В-2-150-3 6м  150 мм  3 атм  6 м 3104 руб.
Рукав В-2-150-5 4м  150 мм  5 атм  4 м 3257 руб.
Рукав В-2-150-5 6м  150 мм  5 атм  6 м 3257 руб.
Рукав В-2-200-5 6м  200 мм  5 атм  6 м 3553 руб.
Рукав В-2-250-5 6м  250 мм  5 атм  6 м 6132 руб.
Рукав КЩ-2-25-5 10м хс  25 мм  5 атм  10 м 410 руб.
Рукав КЩ-2-32-5 10м  32 мм  5 атм  10 м 456 руб.
Рукав КЩ-2-32-5 6м  32 мм  5 атм  6 м 434 руб.
Рукав КЩ-2-38-3 10м  38 мм  3 атм  10 м 532 руб.
Рукав КЩ-2-38-5 10м  38 мм  5 атм  10 м 532 руб.
Рукав КЩ-2-38-5 6м  38 мм  5 атм  6 м 510 руб.
Рукав КЩ-2-50-3 10м  50 мм  3 атм  10 м 806 руб.
Рукав КЩ-2-50-5 4м  50 мм  5 атм  4 м 866 руб.
Рукав КЩ-2-50-5 6м /к+с/  50 мм  5 атм  6 м 806 руб.
Рукав КЩ-2-50-5 6м хс  50 мм  5 атм  6 м 703 руб.
Рукав КЩ-2-50-5 10м  50 мм  5 атм  10 м 816 руб.
Рукав КЩ-2-50-5 10м хс  50 мм  5 атм  10 м 822 руб.
Рукав КЩ-2-65-5 6м  65 мм  5 атм  6 м 960 руб.
Рукав КЩ-2-75-3 4м  75 мм  3 атм  4 м 1137 руб.
Рукав КЩ-2-75-5 10м  75 мм  5 атм  10 м 1333 руб.
Рукав КЩ-2-75-5 хс 10м  75 мм  5 атм  10 м 1122 руб.
Рукав КЩ-2-75-5 4м  (с)  75 мм  5 атм  4 м 1137 руб.
Рукав КЩ-2-75-5 6м  75 мм  5 атм  6 м 1137 руб.
Рукав КЩ-2-75-5 6м (хс)  75 мм  5 атм  6 м 1122 руб.
Рукав КЩ-2-100-5 4м  100 мм  5 атм  4 м 1810 руб.
Рукав КЩ-2-100-5 6м  100 мм  5 атм  6 м 1781 руб.
Рукав КЩ-2-100-5 6м (хс)  100 мм  5 атм  6 м 1754 руб.
Рукав КЩ-2-125-3 4м  125 мм  3 атм  4 м 2330 руб.
Рукав П-2-25-5 6м  25 мм  5 атм  6 м 591 руб.
Рукав П-2-38-5 7,2м  38 мм  5 атм  7,2 м 809 руб.
Рукав П-2-50-5 4м  50 мм  5 атм  4 м 1090 руб.
Рукав П-2-50-5 6м  50 мм  5 атм  6 м 1090 руб.
Рукав П-2-50-5 7,2м  50 мм  5 атм  7,2 м 1068 руб.
Рукав П-2-75-5 6м  75 мм  5 атм  6 м 1718 руб.



 Выше указана оптовая цена с НДС за погонный метр на 15 июня 2024 года.



Характеристики

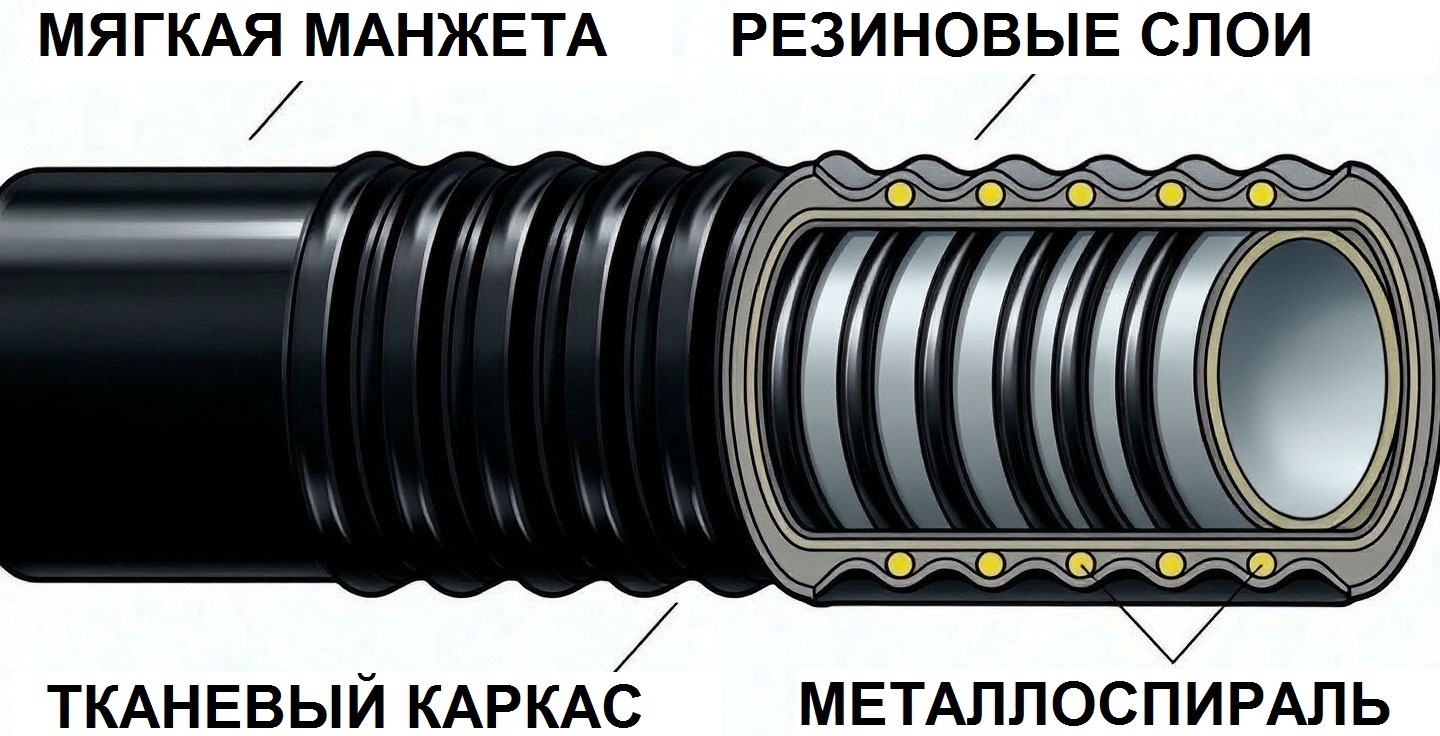

конструкция напорно всасывающего рукава

Рукав напорно-всасывающий армированный с текстильным каркасом ГОСТ 5398-76 состоит из резиновых слоев, текстильных слоев и металлической спирали. На концах имеются мягкие резинотканевые манжеты для герметичного присоединения к арматуре. Металлическая спираль исполняет функцию ребра жёсткости, что позволяет рукаву выполнять свою основную функцию – перекачивать различные среды без изменения проходного сечения.



Стандартные типы длины  - четыре, шесть и десять метров. При этом разные типы способны работать на нагнетание при давлении до десяти атмосфер и выдерживать вакуум до 0,08 МПа.



Виды

  • 1-группа – всасывающие рукава ;
  • 2-группа – напорно-всасывающие рукава .



Существует несколько классов напорно-всасывающих рукавов, выделяемых в соответствии с ГОСТ 5398-76 по свойствам рабочих сред:



  • Класс «Б» -  маслобензостойкий рукав, предназначенный для перекачки нефтепродуктов: керосина, авиационных и автомобильных бензинов, дизтоплива и нефтяных масел;



  • Класс «В» - рукав для перекачки технической воды (не предназначены для воды питьевой);



  • Класс «КЩ» - щелочи и кислоты неорганические в растворах с концентрацией до двадцати процентов;



  • Класс «П» - пищевой рукав для перекачки питьевой воды, алкогольных напитков, спирта, молока и других пищевых жидкостей.









Классификация напорно-всасывающих рукавов

Класс Рабочая среда Умеренный климат, "У" Холодный климат, "ХЛ"
Б

Керосин по нормативно-технической документации

Бензины:

  • авиационные Б-91/115, Б-95/130 по ГОСТ 1012 ;
  • автомобильные А-76, АИ-93 по ГОСТ 2084.

Топливо:

  • дизельное А, З, Л по ГОСТ 305 для реактивных двигателей ТС-1, по ГОСТ 10227;
  • для реактивных двигателей РТ по ГОСТ 10227;
  • термостабильные для реактивных двигателей Т6 по ГОСТ 12308;
  • мазут флотский Ф-5, по ГОСТ 10585;
  • Масла на нефтяной основе.
От минус 35 до плюс 90 °С От минус 50 до плюс 90 °С
В Вода (техническая) От минус 35 до плюс 90 °С От минус 50 до плюс 70 °С
КЩ Слабые растворы неорганических кислот и щелочей концентрации до 20% От минус 35 до плюс 90 °С От минус 50 до плюс 70 °С
П

Пищевые вещества:

спирт, пиво, вино, молоко, слабокислые растворы органических и других веществ, питьевая вода

От минус 35 до плюс 90 °С От минус 50 до плюс 70 °С





Эксплуатация

Рукав ГОСТ 5398-76

Рукава резиновые напорно всасывающие с текстильным каркасом и металлической спиралью оснащены на концах мягкими манжетами для монтажа на штуцера-патрубки с гладкой или волнообразносй поверхностью, при этом наружный диаметр присоединительного штуцера должен быть на 2-5% больше внутреннего диаметра манжеты. Выступы на штуцерах допускаются высотой не более 1,2 мм.

Штуцера и патрубки должны быть длиннее присоединительной манжеты и входить в спиральную часть рукава на три-два витка спирали шланга. Для легкости присоединения можно манжету изнутри смазать водой или раствором поверхностно-активного вещества (мыла).

Надетый на штуцер напорно-всасывающий рукав фиксируется силовыми хомутами. При этом допускается обжимать рукава диаметрами 25 мм и 38 мм одним хомутом; 50 мм, 65 мм, 75 мм и 100 мм - двумя хомутами; 125 мм, 150 мм, 200 мм, 250 мм и 300 мм - тремя силовыми хомутами.

Рукава не допускается армировать концевой арматурой при отрицательной температуре. В случае хранения резиновых напорных всасывающих рукавов на морозе перед монтажом их нужно выдерживать в тепле (20-25 градусов) не менее суток.

Торец (срез) рукавов должен быть защищен от попадания масла, бензина и других рабочих сред. Нельзя перемещать рукава волочением, сгибать их до излома и передавливать.





Если Вы хотите купить напорно-всасывающий рукав ГОСТ 5398-76 - свяжитесь с нами любым удобным для Вас способом. Низкая цена, отгрузка из Уфы по всей России. Тел +7(347)293-45-07, пишите brtufa@mail.ru
